Objekt des Monats November 2020

Druckmodell für die Herstellung eines neuen Kapellenpfeiler-Aufsatzes
2016
Photopolymer
Inv.Nr. So-00027

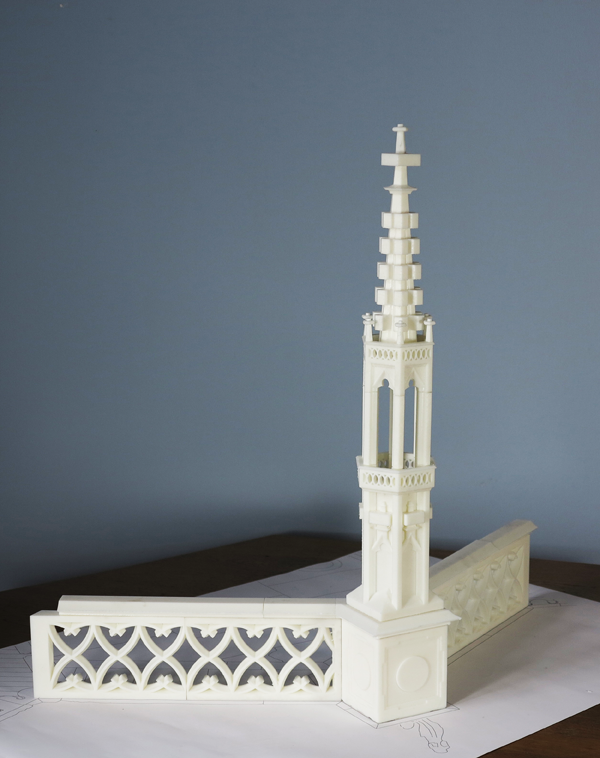

Im stereolithografischen (SLA) Rapid Prototyping Verfahren hergestelltes Modell vom Pfeileraufsatz und den angrenzenden Brüstungen aus Photopolymer

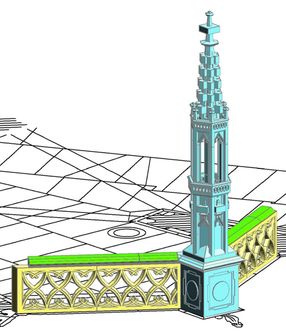

Anpassung des Entwurfes an den Grundriss

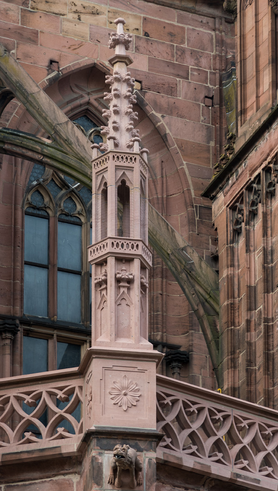

Aus fast weißem Kunststoff und insgesamt 26 Teilen besteht das dreidimensionale Modell für einen Kapellenpfeiler-Aufsatz mit anschließenden Maßwerkbrüstungen. Mit einer Höhe von etwa 62 cm und einem Maßstab von 1:10 zeigt es den Aufsatz des Chorkapellenpfeilers 15 über der südlichen Kaiserkapelle (Abb. oben). Entworfen und angefertigt wurde das Modell 2016 im Rahmen der vorbereitenden Arbeiten für die Herstellung eines neuen Aufsatzes (Abb. links).








Der versetzte neue Kapellenpfeileraufsatz
Der vorhandene war eine neogotische Schöpfung aus Alpirsbacher Plattensandstein von 1934 und ersetzte wiederum das barock-gotische Original aus dem Jahr 1781. 2015 wurde deutlich, dass eine Konservierung des Stücks aus den 30iger Jahren nicht möglich war und es ersetzt werden sollte. In enger Absprache mit der Denkmalpflege fiel dann die Entscheidung, dass als Vorlage der Aufsatz von 1781 dienen sollte, von dem Zeichnungen und Fotografien existieren. Eine nachbildende Neugestaltunentstand. Diese konnte im Januar 2019 am Münsterchor aufgebaut werden (Abb. links). Aufgabe des Modells war die Überprüfung der Proportionen und Linienführung des Pfeilers und der Schnittstellen zu den Brüstungen.
Nach Abschluss der Arbeiten ist das Druckmodell nun Teil der Sammlungen des Münsterbauvereins.
